[리뷰] from Online Softmax to Flash Attention

이번 포스팅은 From Online Softmax to FlashAttention 리포트에 대해 다룹니다.

이 리포트는 워싱턴 대학교 컴퓨터 공학과 박사과정 학생인 Zihao Ye가 2023년 봄 학기에 CSE 599M: ML for ML Systems 강의의 조교(TA)로 활동하며 수업 참고 자료로 제공한 것입니다.

FlashAttention 알고리즘이 어떻게 작동하는지를 온라인 소프트맥스(Online Softmax) 기법을 통해 단계적으로 유도하는 것을 목표로 합니다.

The Self-Attention

Self-Attention의 계산은 다음과 같이 요약할 수 있습니다.

\[O = \text{softmax}(QK^T)V\]

Self-Attention을 계산하는 일반적인 접근 방식은 여러 단계로 계산을 분해하는 것입니다. 여기서 $ X $ 는 pre-softmax logits, $ A $ 는 attention score, $ O $는 output 입니다.

\[X = QK^T\] \[A = \text{softmax}(X)\] \[O = AV\]

def flashatt_spec(q: Float32[Tensor, "200"], k: Float32[Tensor, "200"], v: Float32[Tensor, "200"]) -> Float32[Tensor, "200"]:
    x = q[:, None] * k[None, :]
    x_max = x.max(1, keepdim=True)[0]
    x = x - x_max
    x_exp = x.exp()
    soft =  x_exp  / x_exp.sum(1, keepdim=True)
    return (v[None, :] * soft).sum(1)

FlashAttention의 주요 특징은 기존 어텐션 메커니즘과 달리 $X$ 와 $A$ 를 전부 메모리에 상주시킬 필요가 없다는 점입니다.

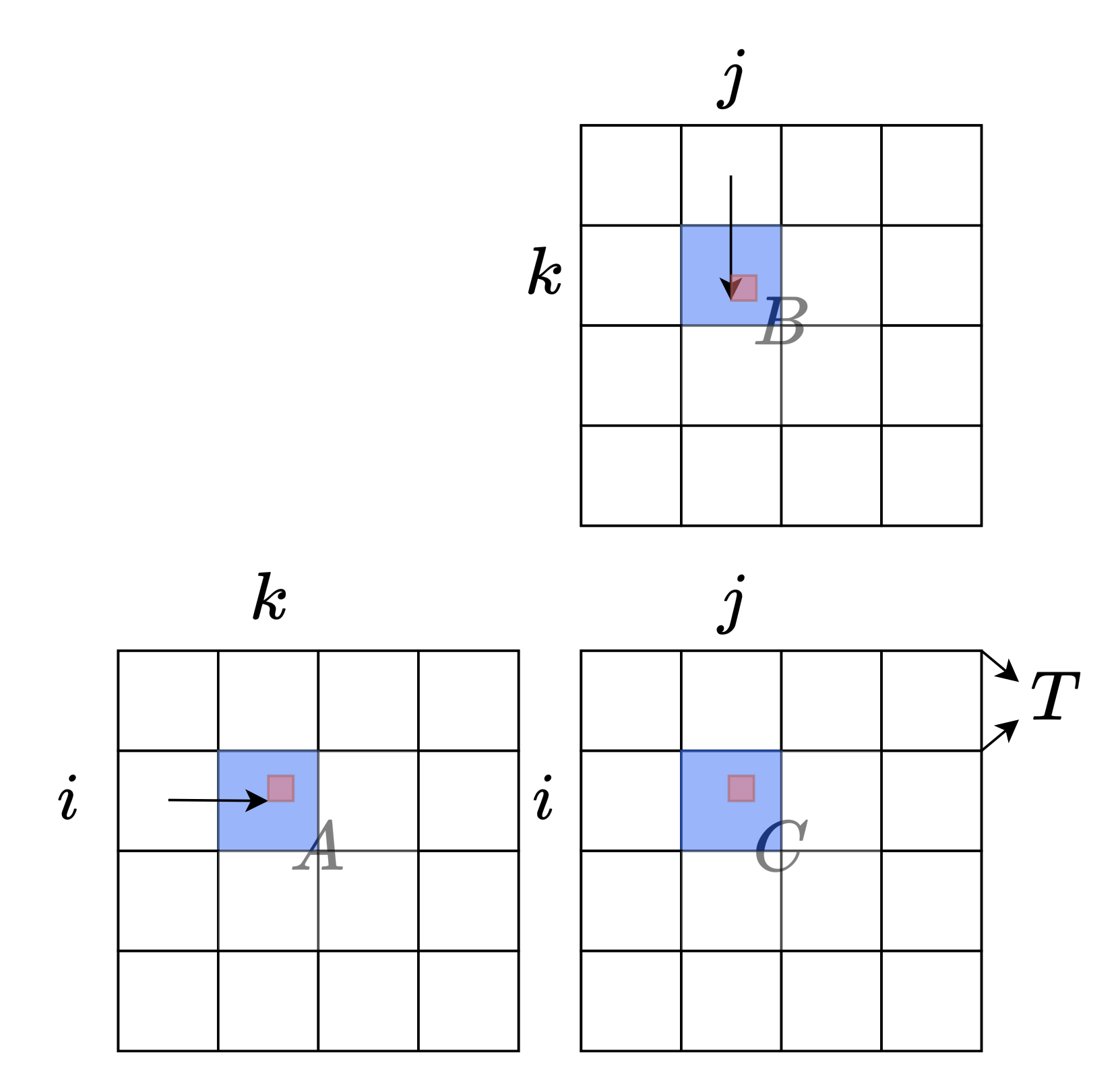

행렬 곱셈은 타일링을 사용하여 온칩 메모리가 하드웨어의 용량 한계를 넘지 않도록 설계합니다. 커널 실행 중에는 행렬의 형태와 관계없이 온칩에 저장되는 요소의 수를 $3T^2$ 개로 제한합니다.

이러한 타일링 접근법이 효과적인 이유는 전체 행렬 곱셈을 여러 타일 단위의 부분 행렬 곱셈의 합으로 분해할 수 있기 때문입니다.

하지만 Self-Attention의 경우, 소프트맥스 연산으로 인해 단순히 타일링만으로는 제약이 따르며, FlashAttention은 이를 해결한 방법으로 개발되었습니다.

(safe) softmax

소프트맥스 계산의 일반적인 공식은 다음과 같습니다.

\[\text{softmax}(\{x_1, \cdots, x_N\}) = \left\{ \frac{e^{x_i}}{\sum_{j=1}^{N} e^{x_j}} \right\}_{i=1}^{N}\]

여기서 $x_i$ 값이 매우 클 경우, $e^{x_i}$는 쉽게 오버플로우 될 수 있습니다. 예를 들어, float16이 지원할 수 있는 최대 숫자는 65536인데, 이는 $x > 11$ 일 경우 $e^{x}$ 가 float16의 유효 범위를 넘어서게 됨을 것을 의미합니다. 이런 문제를 해결하기 위해 “safe” softmax 를 활용하여 오버플로우를 방지합니다.

\[\frac{e^{x_i}}{\sum_{j=1}^{N} e^{x_j}} = \frac{e^{x_i -m}}{\sum_{j=1}^{N} e^{x_j - m}}\]

여기서 $m = \text{max}_{j=1}^{N} (x_j)$ 로 정의되며, $x_i - m \leq 0$ 이 성립함으로 지수 함수에는 항상 음수 또는 0이 입력됩니다. 이로 인해 오버플로우가 발생하지 않아 안전하게 계산할 수 있습니다.

이러한 “safe” softmax는 3-pass 알고리즘으로 요약할 수 있다.

Algorithm 3-pass safe softmax

이 알고리즘은 [1, N]을 3번 반복해야 합니다. 트랜스포머의 Self-Attention과 관련하여 ${x_i}$는 $QK^T$ 로 계산된 pre-softmax logits 입니다. 이는 SRAM이 충분히 크지 않아 모든 logits을 저장할 수 없다면, 재계산을 위해 $Q$와 $K$ 에 세 번 접근해야 함을 의미합니다. 이는 I/O 측면에서 효율적이지 않습니다.

NOTIONS

${m_i}: max_{j=1}^{i}{x_j}$, with initial value $m_0 = -\inf$

${d_i}: \sum_{j=1}^{i} e^{x_j -m_N}$, with initial value $d_0 = 0, d_n$ is the denominator of safe softmax

${a_i}:$ the final softmax value

BODY

$\text{for i} \leftarrow 1, \text{N do}$

\[m_i \leftarrow \max(m_{i-1}, x_i), \quad \text{for } i = 1, \dots, N\]

$\text{end}$

$\text{for i} \leftarrow 1, \text{N do}$

\[d_i \leftarrow d_{i-1} + e^{x_i - m_N}\]

$\text{end}$

$\text{for i} \leftarrow 1, \text{N do}$

\[a_i \leftarrow \frac{e^{x_i - m_N}}{d_N}\]

$\text{end}$

Online Softmax

3-pass safe softmax에서 $d_i$는 $m_N$에 의존합니다. 이를 $d_i$ 와 $d_{i-1}$ 간의 재귀 관계를 통해 $N$에 대한 의존성을 제거할 수 있습니다.

\[\begin{align*} d_i^{\prime} &= \sum_{j=1}^{i}e^{x_j - m_i} \\ &= \left(\sum_{j=1}^{i-1}e^{x_j - m_i} \right) + e^{x_i - m_i} \\ &= \left( \sum_{j=1}^{i-1}e^{x_j-m_{i-1}} \right) e^{m_{i-1} - m_i} + e^{x_i-m_i} \\ &= d^{\prime}_{i-1} e^{m_{i-1}-m_i} + e^{x_i - m_i} \end{align*}\]

Algorithm 2-pass online softmax

$\text{for i} \leftarrow 1, \text{N do}$

\[\begin{align*} m_i &\leftarrow \text{max}(m_{i-1}, x_i)\\ d_{i}^{\prime} &\leftarrow d_{i-1}^{\prime} e^{m_{i-1}-m_i} + e^{x_i - m_i} \end{align*}\]

$\text{end}$

$\text{for i} \leftarrow 1, \text{N do}$

\[a_i \leftarrow \frac{e^{x_i - m_N}}{d_N^{\prime}}\]

$\text{end}$

해당 알고리즘은 온라인 소프트맥스 논문에서 제안되었습니다. 그러나 여전히 소프트맥스 계산을 완료하는데 두 번의 패스가 필요합니다. 소프트맥스에서는 이를 1개의 패스로 줄일 수는 없습니다.

FlashAttention

Self-Attention에 온라인 소프트맥스를 적용하면 다음과 같습니다.

NOTATIONS

$Q[k, :]$ : $Q$ 행렬의 $k$ 번째 행 벡터

$K^{T}[:, i]$ : $K^T$ 행렬의 i 번째 열 벡터

$V[:, i]$ : $V$ 행렬의 i 번째 열 벡터

$O[k, :]$ : $O$ 행렬의 $k$ 번째 행 벡터

${o_i}$ : $\sum_{j=1}^{i} a_j V[j, :]$ , 부분 집합 결과를 저장하는 행 벡터

BODY

$\text{for i} \leftarrow 1, \text{N do}$

\[\begin{align*} x_i &\leftarrow Q[k, :]K^T[:, i] \\ m_i &\leftarrow \text{max}(m_{i-1}, x_i)\\ d_i^{\prime} &\leftarrow d_{i-1}^{\prime}e^{m_{i-1}-m_i} + e^{x_i-m_i} \end{align*}\]

$\text{end}$

$\text{for i} \leftarrow 1, \text{N do}$

\[\begin{align*} x_i &\leftarrow Q[k, :]K^T[:, i] \\ a_i &\leftarrow \frac{e^{x_i} - m_N}{d_N^{'}} \\ o_i &\leftarrow o_{i-1} + a_iV[i,:] \end{align*}\]

$\text{end}$

\[O[k,:] \leftarrow o_N\]

@triton.jit
def flashatt_kernel(q_ptr, k_ptr, v_ptr, z_ptr, N0, T, B0: tl.constexpr):
  pid = tl.program_id(0)
  block_indices = pid * B0 + tl.arange(0, B0)
  block_mask = block_indices < N0
  q_val = tl.load(q_ptr + block_indices, mask=block_mask, other=0.0)

  m = tl.full((B0,), float("-inf"), dtype=tl.float32)
  d = tl.zeros((B0,), dtype=tl.float32)

  for j in range(0, T, B0):
    tile_indices = j + tl.arange(0, B0)
    tile_mask = tile_indices < T
    k_val = tl.load(k_ptr + tile_indices, mask=tile_mask, other=0.0)

    x = q_val[:, None] * k_val[None, :]
    x = tl.where(tile_indices[None, :] < T, x, float("-inf"))

    tile_m = tl.max(x, axis=1)
    tile_exp = tl.exp(x - tile_m[:, None])
    tile_d = tl.sum(tile_exp, axis=1)

    new_m = tl.maximum(m, tile_m)
    d = d * tl.exp(m - new_m) + tile_d * tl.exp(tile_m - new_m)
    m = new_m

  z = tl.zeros((B0,), dtype=tl.float32)
  for j in range(0, T, B0):
    tile_indices = j + tl.arange(0, B0)
    tile_mask = tile_indices < T
    k_val = tl.load(k_ptr + tile_indices, mask=tile_mask, other=0.0)
    v_val = tl.load(v_ptr + tile_indices, mask=tile_mask, other=0.0)

    x = q_val[:, None] * k_val[None, :]

    a = tl.exp(x - m[:, None]) / d[:, None]
    z += tl.sum(a * v_val[None, :], axis=1)

  tl.store(z_ptr + block_indices, z, mask=block_mask)

\[z_i = \sum_j \text{softmax}(q_1k_1, \cdots, q_T k_T)_jv_j \quad \text{for } i =1 \cdots N_0\]

이제 2번의 패스를 1번의 패스로 줄입니다. $o_i$ 는 다음과 같이 정의할 수 있습니다. \(o_i := \sum_{j=1}^{i} \left( \frac{e^{x_j - m_N}}{d_N^{\prime}} V[j, :]\right)\)

이는 여전히 $m_N$과 $d_N$에 의존성을 가지고 있습니다. 하지만 온라인 소프트맥스에서 제안하는 트릭을 다시 활용하여 표현할 수 있습니다.

\[o_i^{\prime} := \left( \sum_{j=1}^{i} \frac{e^{x_j - m_i}} {d_i^{\prime}} V[j,:] \right)\]

$o_N^{‘} = o_N$ 이며, 여기서 $o_i$ 와 $o_{i-1}$ 사이의 재귀 관계를 찾으면 의존성을 제거 할 수 있습니다,

\[\begin{align*} o_i^{\prime} &= \sum_{j=1}^{i} \frac{e^{x_j - m_i}}{d_i^{'}}V[j,:] \\ &= \left( \sum_{j=1}^{i-1} \frac{e^{x_j - m_i}}{d_i^{\prime}} V[j,:] \right) + \frac{e^{x_i - m_i}}{d_i^{\prime}}V[i,:] \\ &= \left( \sum_{j=1}^{i-1} \frac{e^{x_j-m_i-1}}{d_{i-1}^{\prime}} \frac{e^{x_j - m_i}}{e^{x_j-m_i-1}} \frac{d_{i-1}^{\prime}}{d_i^{\prime}} V[j, :] \right) + \frac{e^{x_i-m_i}}{d_i^{\prime}}V[i,:] \\ &= \left( \sum_{j=1}^{i-1} \frac{e^{x_j-m_i-1}}{d_{i-1}^{\prime}}V[j,:] \right) \frac{d_{i-1}^{\prime}}{d_i^{\prime}} e^{m_{i-1} - m_i} + \frac{e^{x_i-m_i}}{d_i^{\prime}}V[i,:] \\ &= o_{i-1}^{\prime} \frac{d_{i-1}^{\prime} e^{m_{i-1}-m_i}}{d_i^{\prime}} + \frac{e^{x_i-m_i}}{d_i^{\prime}}V[i,:] \end{align*}\]

위 수식에서 $d_i^{\prime}, d_{i-1}^{\prime}, m_i, m_{i-1}$ 는 $x_i$에만 의존한다. 따라서 Self-Attention의 모든 계산을 단일 루프에서 통합할 수 있다.

Algorithm FlashAttention

상태 $x_i, m_i, d_i^{‘}, o_i^{‘}$ 는 SRAM에서만 처리할 수 있을 만큼 작은 크기를 가질 수 있습니다

$\text{for i} \leftarrow 1, \text{N do}$

\[\begin{align*} x_i &\leftarrow Q[k,:]K^T[:,i] \\ m_i &\leftarrow \text{max}(m_{i-1}, x_i) \\ d_i^{\prime} &\leftarrow d_{i-1}^{\prime} e^{m_{i-1}-m_i} + e^{x_i-m_i} \\ o_i^{\prime} &\leftarrow o_{i-1}^{\prime} \frac{d_{i-1}^{\prime}e^{m_{i-1}-m_i}}{d_i^{\prime}} + \frac{e^{x_i-m_i}}{d_i^{\prime}}V[i,:] \end{align*}\]

$\text{end}$

\[O[k,:] \leftarrow o_N^{\prime}\]

@triton.jit
def flashatt_kernel(q_ptr, k_ptr, v_ptr, z_ptr, N0, T, B0: tl.constexpr):
  pid = tl.program_id(0)
  block_indices = pid * B0 + tl.arange(0, B0)
  block_mask = block_indices < N0
  q_val = tl.load(q_ptr + block_indices, mask=block_mask, other=0.0)

  m = tl.full((B0,), float("-inf"), dtype=tl.float32)
  d = tl.zeros((B0,), dtype=tl.float32)
  z = tl.zeros((B0,), dtype=tl.float32)

  for j in range(0, T, B0):
    tile_indices = j + tl.arange(0, B0)
    tile_mask = tile_indices < T
    k_val = tl.load(k_ptr + tile_indices, mask=tile_mask, other=0.0)
    v_val = tl.load(v_ptr + tile_indices, mask=tile_mask, other=0.0)

    x = q_val[:, None] * k_val[None, :]
    x = tl.where(tile_indices[None, :] < T, x, float("-inf"))

    tile_m = tl.max(x, axis=1)
    tile_exp = tl.exp(x - tile_m[:, None])
    tile_d = tl.sum(tile_exp, axis=1)

    new_m = tl.maximum(m, tile_m)
    new_d = d * tl.exp(m - new_m) + tile_d * tl.exp(tile_m - new_m)

    a = tl.exp(x - new_m[:, None]) / new_d[:, None]
    z = z * (d * tl.exp(m - new_m) / new_d) + tl.sum(a * v_val[None, :], axis=1)

    m = new_m
    d = new_d

  tl.store(z_ptr + block_indices, z, mask=block_mask)

Algorithm FlashAttention (Tiling)

단일 루프로 구현할 수 있게되어 타일링을 적용할 수 있습니다.

NEW NOTATIONS

$b$ : the block size of the tile

$\text{#tile}$ : number of tiles in the row, $N = b \times \text{#tiles}$

$x_i$ : a vector storing the $Q[k]K^T$ value of the $i$-th tile $[(i-1)b: ib]$

$m_i^{(\text{local})}$ : the local maximum value inside $x_i$

BODY

$\text{for i} \leftarrow 1, \text{N do}$

\[\begin{align*} x_i &\leftarrow Q[k,:]K^T[:, (i-1)b:ib] \\ m_i^{(\text{local})} &= \text{max}_{j=1}^{b}(x_i[j]) \\ m_i &\leftarrow \text{max}(m_{i-1}, m_i^{\text{(local)}}) \\ d_i^{\prime} &\leftarrow d_{i-1}^{\prime} e^{m_{i-1}-m_i} + \sum_{j=1}^{b} e^{x_i[j]-m_i} \\ o_i^{\prime} &\leftarrow o_{i-1}^{\prime} \frac{d_{i-1}^{\prime}e^{m_{i-1}-m_i}}{d_i^{\prime}} + \sum_{j=1}^{b}\frac{e^{x_i[j]-m_i}}{d_i^{\prime}}V[j + (i-1)b. :] \end{align*}\]

$\text{end}$

\[O[k,:] \leftarrow o_{N/b}^{\prime}\]

생각

FlashAttention

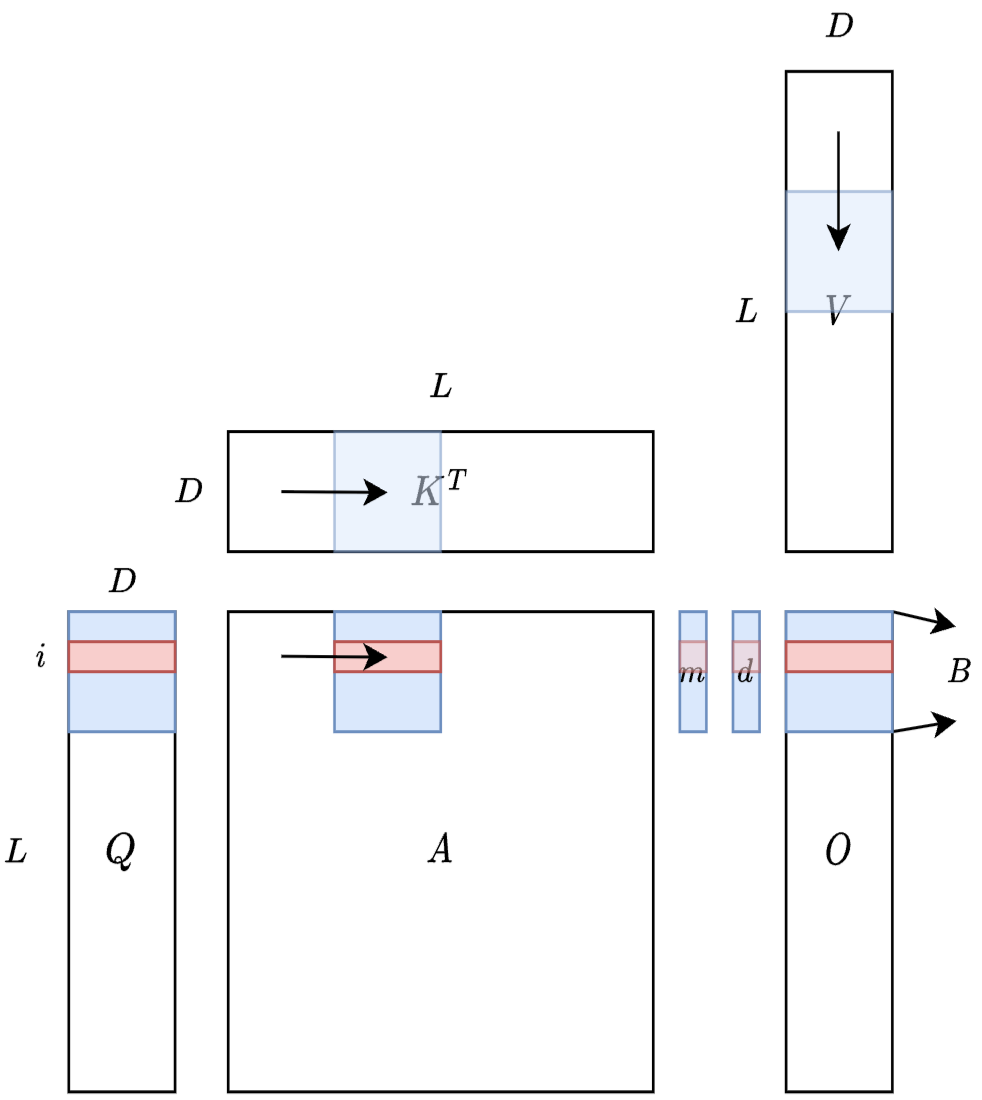

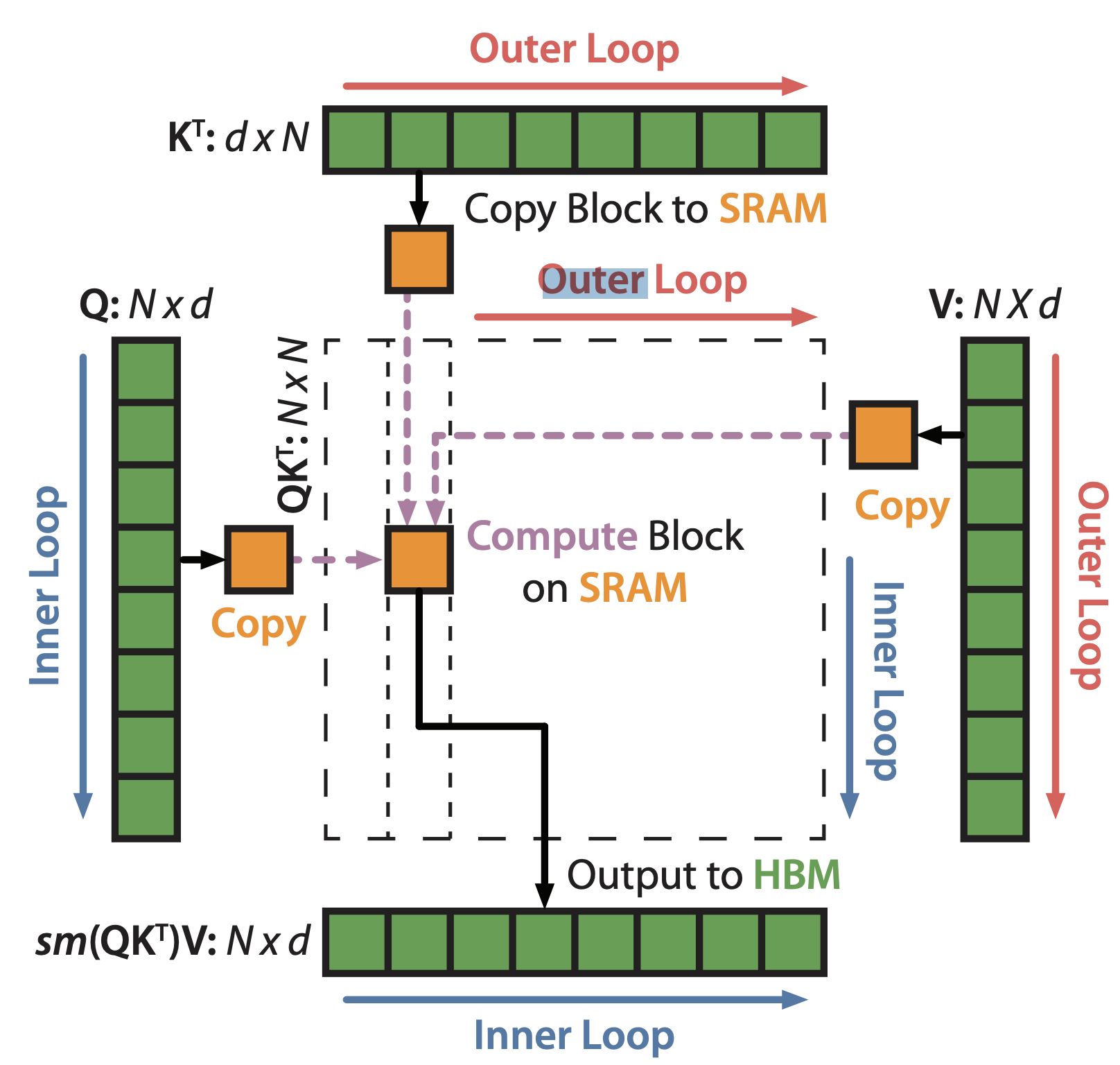

위 그림은 Query를 고정하고 Key, Value를 움직이는 방식으로 수식을 해석하고 있습니다. 그러나 FlashAttention 논문에 따르면 Key, Value를 고정하고 Query를 움직이는 방식으로 설명하고 있습니다.

이는 SRAM 접근을 최소화하려는 목적을 가지고 있지만, 병렬화 측면에서 어려움이 따릅니다

FlashAttention-2

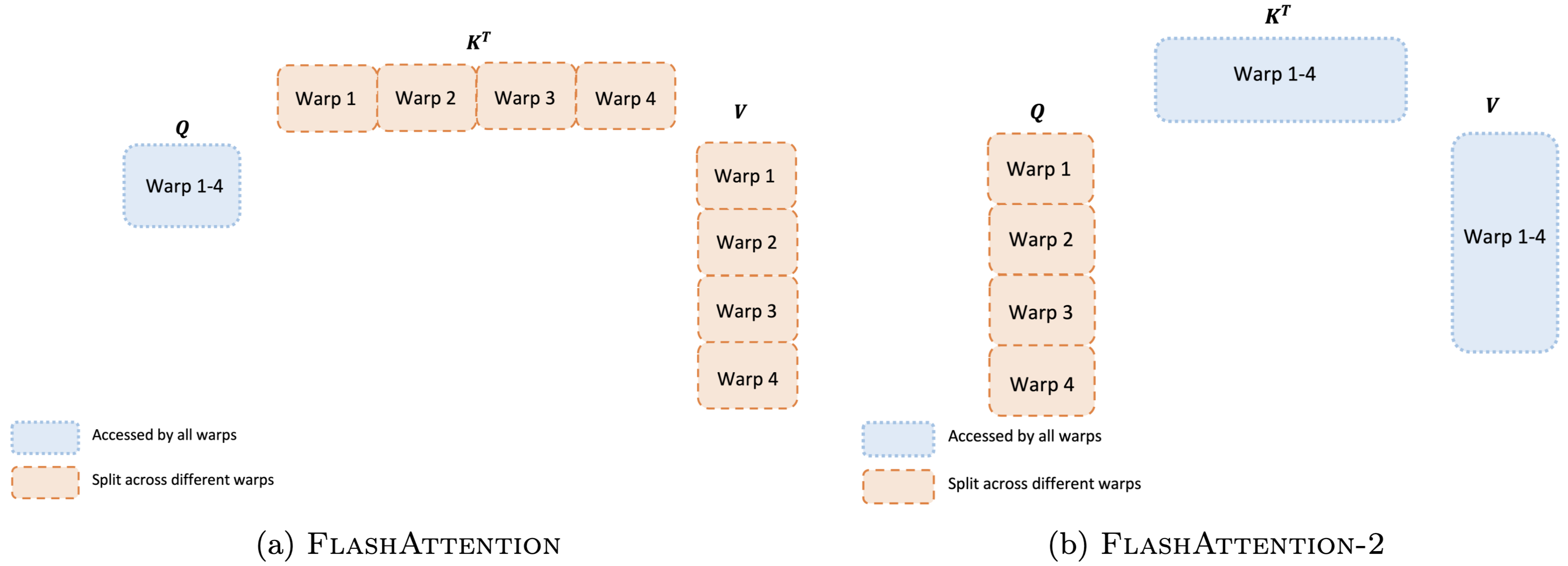

이를 개선하기 위해 FlashAttention-2 논문 에서는 Query를 Outer Loop로 이동시켜 SRAM 접근이 다소 증가하더라도 병렬 처리가 가능하도록 설계하였습니다.
